超音波ポストチェッカー（NETIS KT-070044-VE）概要
■防護柵（ガードレール）根入れ長さ測定装置／ツツイ電子式バースト波測長工法
- この装置（工法）は、防護柵（ガードレール）支柱の根入れ長さを設置後に計測確認可能とする非破壊検査装置（工法）です。
- 従来の引き抜き工法に比べ、工程短縮・安全性向上・コスト縮減の向上が期待できます。
- 公共工事では防護柵（ガードレール）新設・交換工事における出来形管理、設置後の確認再検査も可能であり、施行プロセス検査にも最適です。
- ※装置は、国や地方公共団体等の公共機関以外には販売しません。民間企業には協会が計測器具と計測技術を提供します。
- （写真右：台車搭載実用セット）
| 名称 | 超音波ポストチェッカー（防護柵[ガードレール]根入れ長さ測定装置） |
|---|---|
| 技術・営業サポート | |
| 有限会社ツツイ電子 189-0025 東京都東村山市廻田町３−１５−７ プライムハイツ２０１ 電話 ： 042-306-3914 ファクス ： 042-306-3924 メール ： ml@tsutsui-ele.com 担当者 ： 技術部 筒井透 |
※「超音波ポストチェッカー」に関するその他詳細は、国土交通省新技術情報提供システム（NETIS）に登録されています。そちらをご参照ください。
■計測原理

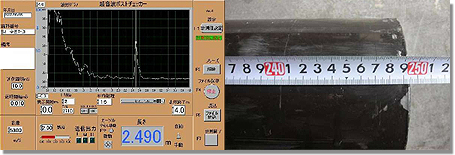

- パルス幅可変バースト波ドライブと、高感度アンプ、信号処理ソフトにより、防護柵（ガードレール）の根入れ長さを測長するものです。今までの探傷機を流用した超音波反射法と比較して、格段の検出感度と先端面反射信号の視認性を備えた防護柵（ガードレール）支柱計測専用機です。
■適用条件
- 自然条件 ― 気温０度から４０度まで計測精度に変化ありません。降雨時防水処置が必要です。
- 現場条件 ― 機材搬入の為、作業現場から徒歩移動範囲に普通車１台の駐車スペースが必要です。４００×７００ｍｍ程度の作業台車スペースと測定員１名、補助員１名、ボルト着脱員１名の作業スペースとして路測約１ｍの幅が必要です。
- 技術提供可能範囲 ― 特に制限はありません。
■適用可能範囲
- 厚み５ｍｍ程度、長さ３ｍ程度の金属構造物。厚みが増す場合、対象長さは増大します。土中、コンクリート、による支柱表面拘束状態で可能です。特に効果の高い適用範囲は、A・B・C各種防護柵（ガードレール）支柱です。
■適用不可能範囲
- 湾曲形状の支柱
- 埋設部に曲がりのある場合
- 先端のつぶれが大きい場合
- 深触子接触用の、測長方向に垂直な平行面が無い場合
- 支柱肉厚が薄く（２ｍｍ以下）、長尺の場合
■適用にあたり関係する基準およびその引用元
- 厚さ測定方式 JIS Z2355（2001）日本工業規格
■施工単価
- 測定作業費用（測定人件費、測定装置使用料、資料整理費）は、一日の測定について４０万から４５万円です。別途交通費他諸費用がかかります。
- 測定可能支柱数は現場の状況、支柱の状態により異なります。
- 一日の測定数は概ね５０本程度ですが、事前調査により個別に見積もります。
■国土交通省における施工実績
- 2015/03 尾道・松江自動車道吉舎地区標識設置工事 基礎鋼管根入れ測定
- 2015/03 尾道・松江自動車道吉舎地区外防護柵設置工事
- 2015/02 永平寺大野道路１工区舗装工事
- 2014/11 東九州道標識設置工事
■試験実施状況

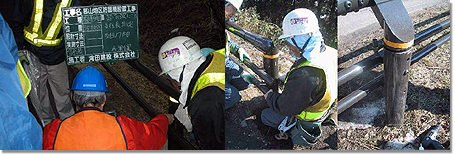

- 2007/03 郡山地区４９号線において、各種地質で施工後の長尺A、B種支柱合計３００本が、正確に施工されていることを実証しました。そのうち１本は、明確にするため引き抜き工法を実施。両工法の比較を行ない、再埋設後に再計測を行なって、本装置（技術）の優位性を確かめました。
※「超音波ポストチェッカー」に関するその他詳細は、国土交通省新技術情報提供システム（NETIS）に登録されています。そちらをご参照ください。
